波纹管
首页 > 波纹管


产品名称:波纹管
   产品说明


    该膨胀节由一个波纹管和二个结构件组成,它勃勃波纹管的柔性变形来吸收管线的轴向位移(同时也可吸收一部分横向位移),其两端与管道相连,为保证膨胀节在运输过程中波纹管刚性支承常安装有运输固定螺栓,产品在安装好以后拆除。

    使用说明:该型号波纹补偿器主要用于补偿轴向位移,也可补偿量值很小的横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不用它来补偿角位移。本系列产品的补偿量为单层波纹管,若改用双层或多层波纹管,其补偿量可大幅度增加,其中接管中间的拉杆是保证补偿器在运输以及安装过程中波纹管的刚性支承,安装完毕后必须松下固定螺栓。

压力MPa

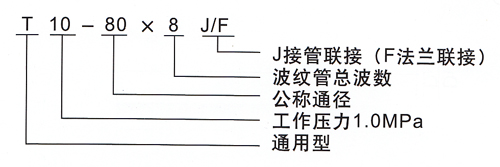

产品代号
公称通径Dn(mm)
波纹管有效面积A(cm²)
波数(n)
产品总长L(mm)
轴向补偿量X(mm)
轴向刚度kXN(mm)
径向最大外向尺寸B(mm)
接管端口尺寸do×S(mm)
1.0
T10-80×8J/F
80
108
8
370
44
280
229
Φ89×4
T10-100×8J/F
100
144
8
370
43
332
248
Φ108×4
T10-125×8J/F
125
204
8
370
42
401
273
Φ133×4.5
T10-150×8J/F
150
275
8
370
40
476
299
Φ159×4.5
T10-200×8J/F
200
552
8
500
100
343
399
Φ219×6
T10-250×8J/F
250
790
8
500
98
421
453
Φ273×8
T10-300×8J/F
300
1110
8
570
124
358
585
Φ325×8
T10-350×8J/F
350
1436
8
570
122
407
637
Φ377×10
T10-400×8J/F
400
1796
8
570
120
456
686
Φ426×10
T10-450×8J/F
450
2203
8
570
118
502
738
Φ478×10
T10-500×8J/F
500
2651
8
570
116
556
789
Φ529×10
T10-600×8J/F
600
3735
8
820
170
663
890
Φ630×10
T10-700×6J/F
700
4748
6
700
126
953
980
Φ720×10
T10-800×6J/F
800
6047
6
700
126
1032
1080
Φ820×12
T10-900×6J/F
900
7501
6
800
122
1112
1180
Φ920×12
T10-1000×6J/F
1000
9326
6
800
190
1243
1280
Φ1020×12
T10-1100×6J/F
1100
11116
6
800
188
1335
1380
Φ1120×12
T10-1200×6J/F
1200
13068
6
800
184
1442
1480
Φ1220×12
